氧化鋯陶瓷研磨罐想要獲得理想的狀態(tài)，要做到這些

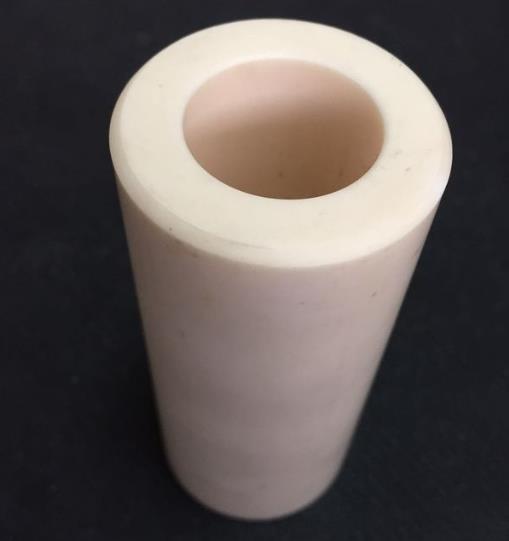

氧化鋯陶瓷研磨罐選用氧化鋯材料，氧化鋯是混合體，它人工經(jīng)過配料然后燒結(jié)而成的，在離心作用力下工作的研磨介質(zhì)材料選用氧化鋯，其單斜晶型密度為5.85。因此選氧化鋯做研磨介質(zhì)會產(chǎn)生更大的剪切力，提高研磨效率。做為研磨罐，或軸承等部件的材料，選擇氧化鋯效果也會更好。產(chǎn)品耐高溫性，耐酸堿性強，可在酸性研磨介質(zhì)中使用。無雜質(zhì)、無裂痕、光澤度、耐震動力強，經(jīng)過實驗證明，產(chǎn)品經(jīng)過高速度震動磨耗，無裂痕、無凹凸現(xiàn)象。
氧化鋯陶瓷研磨罐的精度對陶瓷軸承的運轉(zhuǎn)精度和高速性有很大影響。主軸軸承采用的氧化鋯陶瓷球的公差等級為G5，其球的直徑變動量和球形誤差≤0.13μm，表面粗糙度Ra0.02μm，為了能高效地保證氧化鋯陶瓷研磨罐達到精度要求，應(yīng)該怎么做呢？
氧化鋯陶瓷研磨罐加工的特點：
(1)微量切削，由于工件與研具之間有眾多磨粒分布，單個磨粒所受載荷很小，控制適當?shù)募庸ぽd荷范圍，就可得到小于l肛m的背吃刀量，實現(xiàn)工件材料的微量切削。
(2)按進化原理成型，當研具與工件接觸時，在非強制性研磨壓力作用下，能自動地選擇局部凸處進行加工，故僅切除兩者凸出處的材料，從而使研具與工件相互修整并逐步提高精度。研磨的精度與構(gòu)成相對運動的機床運動精度幾乎是無關(guān)的，主要是由工件與研具間的接觸性質(zhì)和壓力特性，以及相對運動軌跡的形態(tài)等因素決定的。在合適條件下，加工精度就能超過機床本身的精度，所以稱這種加工為進化加工。為了獲得理想的加工表面，要求：
①研具與工件能相互修整；
②盡量使被加工表面上各點與研磨盤的相對運動軌跡不重復，以減小研具表面的幾何形狀誤差對工件表面形狀所引起的“復印”現(xiàn)象，同時減小劃痕深度，降低表面粗糙度；
③在保證研具具有理想幾何形狀的前提下，采用浮動的研磨盤，可以保證表面加工精度。
(3)多刃多向切削 在研磨加工中，由于每顆磨粒形狀不完全一致，以及分布的隨機性，磨粒在工件上做滑動和滾動時，可實現(xiàn)多方向切削，并且全體磨粒的切削機會和切刃破碎率均等，可實現(xiàn)自動修銳。通過提高氧化鋯陶瓷研磨罐與磨粒的接觸面積、接觸壓力及相對移動距離，減小磨粒圓錐半頂角，可提高加工效率；通過減少磨粒粒徑、工件與磨粒的接觸壓力和磨粒體積率，以及增大工件的屈服點、磨粒圓錐半頂角和磨粒率，可降低表面粗糙度。
